使用工況

1. 用于正面吊配備起重電磁鐵吊具吸吊打捆螺紋鋼、圓鋼、鋼坯、盤圓等物料。

物料尺寸：

盤        圓：長度1.5米，直徑1.3米，單卷重量2噸，每次可吸吊3卷。

打捆鋼筋：長度6-9-12米，捆徑200-350mm，單捆重量：2-3噸，每次可吸吊4-7捆。

鋼       坯：長度6-12米，150*150mm，單根重量：1-2噸，每次可吸吊9根。

2.正面吊：45T，20尺集裝箱吊架。

3.工作場所：貨場、碼頭/火車、半掛車裝卸貨物。

4. 起重電磁鐵吊具組由起重電磁鐵、吊架、控制系統組成，控制系統包含主控柜、備用蓄電池組、變壓器、靜音柴油發電機組、監視器等，控制系統集中與吊架裝配為一體。為防止在吊運中電源失電導致物料下落，以免砸壞設備傷及人員需配備停電保磁控制系統，保磁時間：≥30分鐘，控制系統柜體采用不銹鋼IP65設計。主控系統和蓄電池組各項參數數據采用觸摸屏設置和顯示，蓄電池組在線監測電流電壓溫度等狀態顯示報警保護，主控柜及蓄電池組采用不銹鋼IP65專用柜。

起重電磁鐵勵磁線圈采用氧化膜加亞胺膜包電磁線，防護等級IP65。

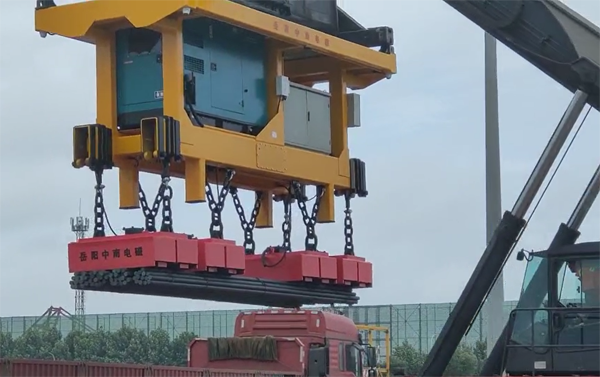

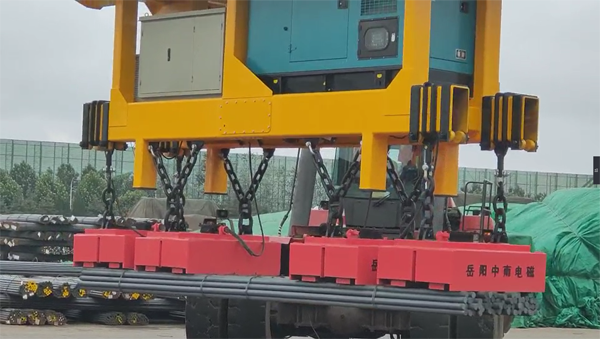

正面吊裝配一套起重電磁鐵吊具，用于吸吊打捆鋼筋和鋼坯等物料；正面吊集裝箱吊具下方設計一套井架式吊梁，井架式吊梁上方設置與集裝箱吊具相同吊孔，與正面吊集裝箱吊具即可吊起電磁吊具組。

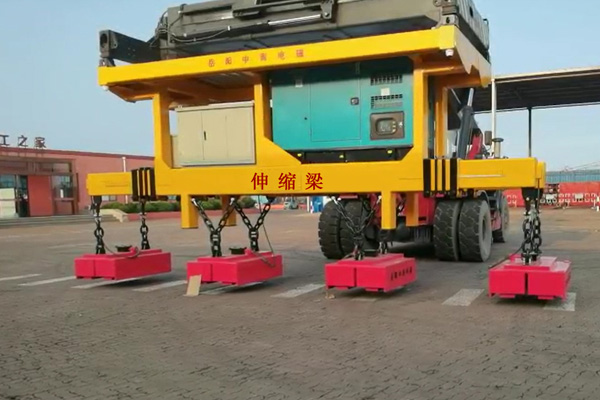

打捆捆徑為350mm，每次吸吊4捆，4捆擺放寬度為1400mm，即電磁鐵長度也為1400mm，也可以滿足吊運9根鋼坯，電磁鐵型號為ZMW52-14011OL/1-75。根據物料長度為6-9-12米，電磁鐵組采用4臺電磁鐵聯吊方式，井架式吊梁下方設置4組電磁鐵吊耳用于懸掛4臺電磁鐵，吊梁長度為8.5米，中間2臺電磁鐵中心間距2.5米固定懸掛，左右2臺電磁鐵采用電動伸縮梁懸掛。吸吊6米長物料時操作“伸縮梁縮”按鈕，可控制左右伸縮梁縮到6米物料范圍內吸吊6米長物料，吸吊9-12米長物料時操作“伸縮梁伸”按鈕，可控制左右伸縮梁伸到9米物料范圍內吸吊9-12米長物料。

控制系統集中裝配在井架式吊梁中間部位，柜體采用不銹鋼專用柜，整個控制系統數字模塊化集中控制，所有參數狀態及設置實現數字液晶顯示屏設置顯示。電磁鐵吊具組四角裝配高清攝像頭集中在駕駛室顯示，便于觀察電磁吊組在車廂底部工作狀態，提高操作工作效率及確保安全。

電磁吊組吸吊物料時采用停電保磁控制設備，停電保磁功能在電磁鐵所吊物料運行至指定位置過程中，如遇電源失電或主整流部分故障、或人為誤關掉電源，備用電源立即自動投入，以保證被吸物料不致落下，并在保磁有效時間為（30分鐘）。

蓄電池組配備在線巡檢監測系統，監測蓄電池、電壓、電流、內阻、溫度等狀態，當電池出現過充、溫度過高等故障準確報警并自動斷開保護。
