磁滯式電纜卷筒是為大型移動式起重設備在兩個相對運動體之間傳遞動力電源或控制信號的卷筒裝置。它廣泛用于港口門座起重機。集裝箱起重機。裝船機，塔式起重機等類似工況的重型機械設備。

磁滯式電纜卷筒是目前電纜繞裝置中理想的卷繞設備，它與常用的重錘式，力矩電機式電纜卷筒相比，具有功能全，安裝方便，近似恒張力，可根據實際工況要求調節輸出力矩，并且有良好的自制動功能，無需安裝制動器，電纜卷筒運行可靠，能長期堵轉而不損壞。



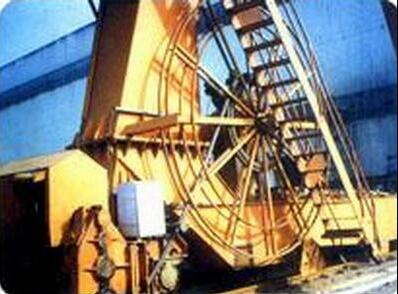

磁滯式電力電纜卷筒
工作原理
磁滯式電力電纜卷筒由三相異步電動機、單相軸承、磁滯耦合器、減速裝置、卷線盤組成。當用電設備離開電源點行走時，由外力拖動電纜，克服磁滯耦合的磁滯轉矩，此時磁滯耦合器產生滑差（單向軸承起制動器作用），從而把線盤上的電纜線放開。當用電設備返回電源點運行時，由異步電機驅動單向軸承、磁滯耦合器，將動力經減速機放大后帶動卷線盤收取電纜線。

選型說明
磁滯式電力電纜卷筒的選型與很多因素有關，為使選型快捷、合理經濟，請訂貨時提供下列參數：
1.用電設備的運行速度
2.卷筒安裝高度（用電設備的運行距離）
3.卷取電纜線長度（用電設備的運行距離）
4.放線時的旋轉方向（左轉或右轉）
5.是否需要限位開關

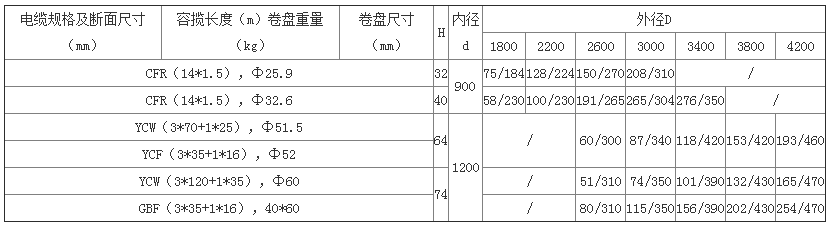

卷筒尺寸和容纜長度



住：1.容纜長數值為單層卷繞時，容纜裕量為第二層一圈

2.D>3000mm時，簡體為拼裝式結構

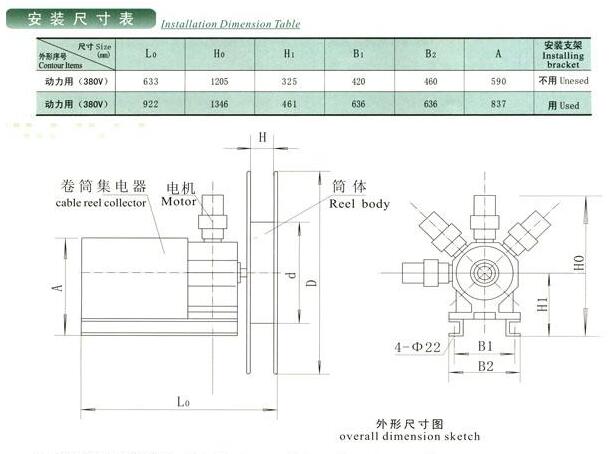

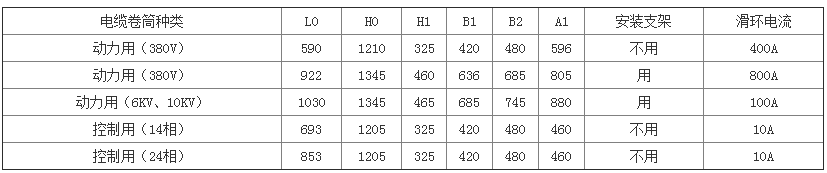

外形及安裝尺寸

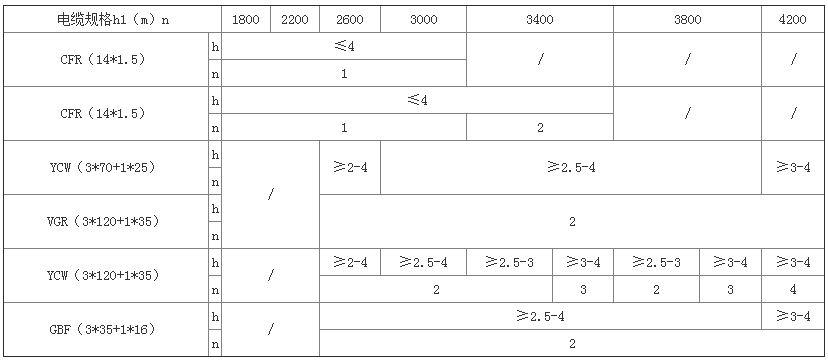

卷筒驅動數量的選擇



注：1.D-卷盤外徑，h-卷盤安裝高度

2.表中數值供用戶參考，超過上述范圍可協商訂貨

主要技術參數

a.額定工作電壓：380V、6kv、10kv

b.額定電流：1.型滑環400a、3型滑環10a、4型滑環100a、5型滑環800a

c.輸出扭矩調整范圍：130-300Nm（以單個驅動器計）

d.重量：卷盤及集電器重量見表，單個驅動器重量71kg，齒輪箱重量25kg（用戶可根據選用的卷盤外徑、集電器規格，驅動器數量及齒輪箱重量計算出總重量）
