無論電磁除鐵器還是永磁除鐵器，有很多系列型號，是懸吊在輸料皮帶上方一定高度上進行除鐵工作的，所以國標(GB)中，稱這種形式的除鐵器為懸掛式除鐵器：如RCY類的B 系列；D系列；P系列(手動)；RCD類的RCDA(B、C、D、E、F)系列。在懸掛式除鐵器中分為自卸式(如RCYD、RCDC、RCDD、RCDF等)和非自卸式(如RCYB、RCYP、RCDA和RCDB、RCDE)兩種。這里專門介紹懸掛式除鐵器的安裝。

懸掛安裝方式分傾斜、水平兩種，它們與除鐵器安裝在輸料皮帶上的工作位置有關。

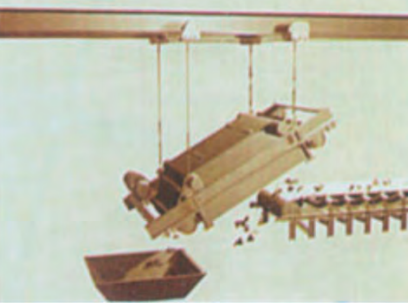

傾斜式安裝
1. 安裝在輸料皮帶機頭上方除鐵時，帶式除鐵器須縱向傾斜安裝。除鐵器的主傳動滾筒在低位。傾角α=15-30°，
2. 安裝在輸料皮帶上下坡段內除鐵時，帶式除鐵器縱向必須與輸料皮帶方向成垂直吊掛，允許橫向傾斜安裝，傾角α與輸料皮帶的上下山傾角一致，但αmax<18°

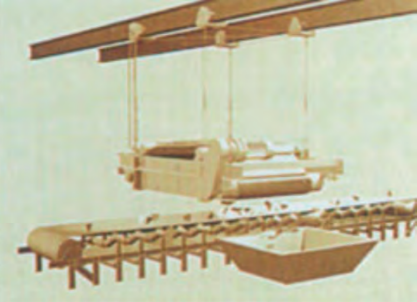

水平式安裝
輸料皮帶除了上下坡之外，多為水平運行，在輸料皮帶任意水平段上方均可按水平方式吊裝除鐵器。

吊掛軌道選擇
軌道數量：重型除鐵器，可優先選取雙軌吊掛。輕型除鐵器或僅設三吊點的除鐵器，一般采用單軌吊掛。

軌道方向
根據現場條件，除鐵器在輸料皮帶機頭上方吊掛，其軌道可與輸料皮帶方向垂直或同向。若除鐵器在輸料皮帶上下坡段或水平段上方吊掛，其軌道方向必須與輸料皮帶方向垂直。

行走裝置選擇

(1)帶式卸鐵或手動卸鐵除鐵器：一般選擇手動行走小車。重型除鐵器優選雙軌手動組合行走架；輕型除鐵器一般選擇單軌組合行走架或單軌單車吊掛。

(2)非帶式電磁除鐵器：一般優選電動行走小車。以便電控自動吸、棄鐵、輕型特別是三吊點的除鐵器，一般選擇電動單軌單車吊掛。重型設四吊點的除鐵器可以選擇電動雙軌或單軌組合行走架，重型設三個吊點的可以選擇電動單軌組合行走架。
